AC组网最基础，AP上线不能少。上线不稳最困扰，且看小锐来支招。

一阵急促的电话声响起，小锐接到报障，AP无法在AC上稳定上线。AP上show capwap state显示隧道状态已经running，但是在AC上show capwap state显示隧道状态处于Datacheck状态，过30S后AC和AP的隧道自动断开。

现场摸排

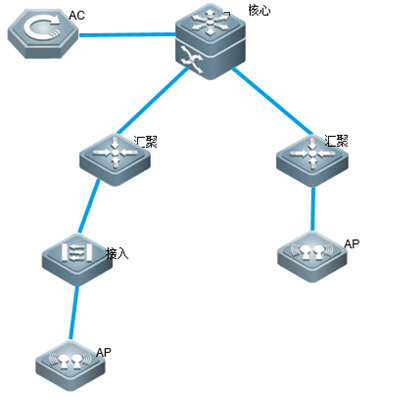

该网络拓扑中无线AP和AC是同一内网上线，AP的dhcp和网关都在友商核心上。

抽丝剥茧

AP和AC上capwap状态不一致，隧道无法建立，小锐结合已有信息进行了如下分析：

1、确认AP和AC的通讯、配置情况

2、确认AP和AC交互流程

通过上述排查，发现相关信息都正常，此时故障陷入僵局。小锐继续思考AP上线的几个状态机变化：Discover->Join->Image Date->Configuration->Date check->Run，关于AC上Date check状态如何才能切换到Run状态的状态机变化如下：

从上述原理来分析，应该是AP进入Run状态后，AC没有收到AP发出的第一个Keep-Alive报文，导致AC状态一直在Datacheck状态，所以才会有30S后AC和AP隧道自动断开的故障现象。

水落石出

小锐和现场工程师进一步沟通确认，网络中友商核心自带了一张AC板卡且无法关闭，可能是被友商核心将Keep-Alive报文丢弃了。为了进一步核实，小锐分别在友商核心的连接AC的接口和下联AP的接口抓包分析。

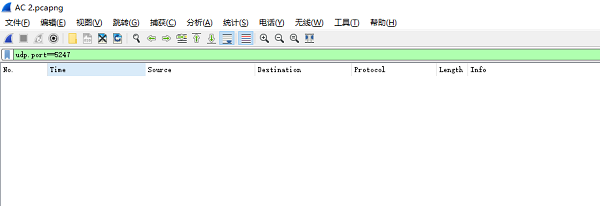

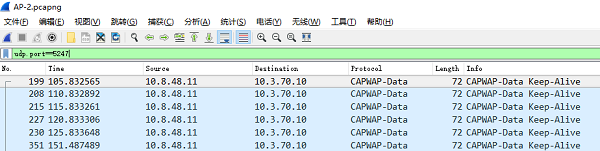

通过过滤udp.port==5247，下图第一张为友商核心下联AP接口的抓包，第二张为友商核心连接AC的接口抓包：

此时很明确通过抓包对比发现，AP有发送Keep-Alive报文上来，但是路过友商核心时被丢弃了，没有转发给AC，导致AC上状态一直是Datacheck，过30S隧道自动断开。

明确故障原因后，同步给客户，寻找友商工程师协助处理，调整友商交换机配置后问题解决。

小贴士：如果AP和AC间报文交互异常，需要中间线路抓包分析定位丢包点，以及有线环网的排查。

相关知识推荐

AP和AC的隧道无法建立时，可以通过AC查看拒绝原因：

AP和AC的隧道无法建立的情况下，假如通路正常的情况下，AP的报文已经送到AC，但是隧道无法建立的情况下，AC上可以通过show ap-config summary deny-ap查看隧道无法建立的具体原因或者结合AC上的log提示信息。

Ruijie#show ap-config summary deny-ap

Deny ap num: 0

Mac Address    AP Name                                Reason

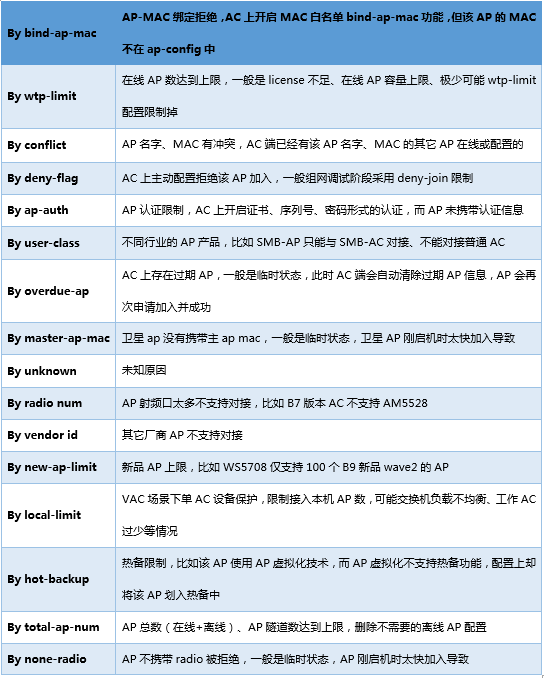

详细解释如下：

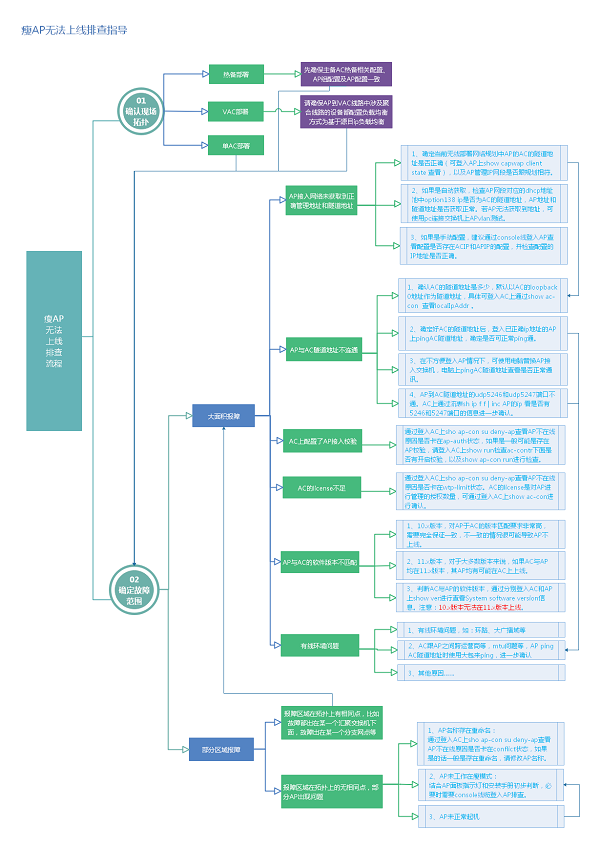

附截图为capwap隧道无法建立的流程图（高清版请关注“尊龙时凯无线百科”回复“隧道无法建立”获取！）：
